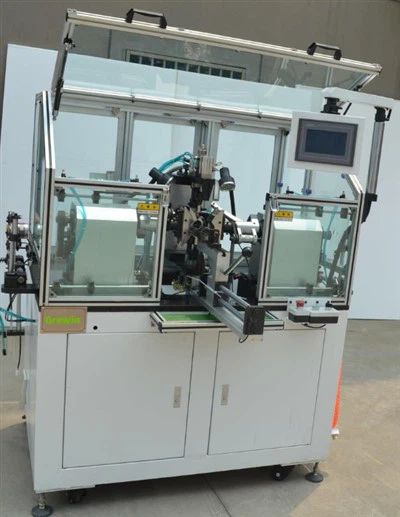

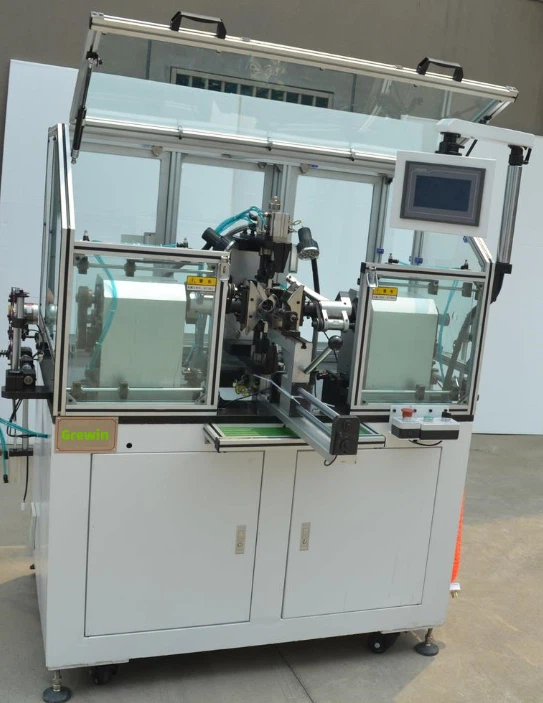

Avvolgitrice del rotore completamente-automatica (scanalatura)

Modello:GW-20RT
Diametro filo: 0,2-1,2 mm
Diametro del rotore: 20-120 mm
Spessore della pila di rotori applicabile: 10-130 mm
Diametro commutatore: 8-60 mm

Invia la tua richiesta

Scarica

Descrizione

L'avvolgitore a rotore completamente automatico GW-20RT è appositamente progettato per la produzione di rotori a collettore scanalati, adatti per l'avvolgimento ad alta velocità di rotori di diametro medio e spesso. La macchina adotta il meccanismo di taglio e bloccaggio automatico e la modalità di ingresso filo ausiliario, che migliora notevolmente la velocità di avvolgimento del rotore scanalato. La macchina è ampiamente utilizzata nell'avvolgimento del rotore del motore in serie DC.

Parametro:
Diametro del filo:	0,2-1,2 mm
Diametro del rotore:	20-120mm
Spessore del pacco rotori applicabile:	10-130 mm
Diametro commutatore:	8-60 mm
Processo di azione:	passo, automatico, a singola azione
Numero di slot del rotore:	slot pari e dispari
Pressione dell'aria:	5-7 kg/cm2
La bobina gira:	0-99999
Potenza della macchina:	4,5 kW
Fonte di alimentazione:	AC380V 50/60Hz
Velocità della forca volante:	0-300 giri/min
Velocità di indicizzazione:	0-2500 giri/min
Misurare:	153012801650mm
Peso:	850KG
Principale configurazione:
Giappone MITSUBISHI PLC
Taiwan DELTA tre sistemi di servocontrollo
Interfaccia uomo-macchina touch screen MCGS7062KS integrata dinamica GOT
Sistema pneumatico Taiwan AIRTAC e trattamento della sorgente d'aria
Dispositivo porta di sicurezza e dispositivo di alimentazione (pneumatico)
Parti elettriche principali della Corea e del Giappone
Unità di controllo della tensione ad isteresi Guida lineare HIWIN di Taiwan

Funzioni e principi del dispositivo:

L'apparecchiatura è controllata automaticamente da un servomotore e il rotore viene azionato automaticamente avvolgendo, appendendo e tagliando.

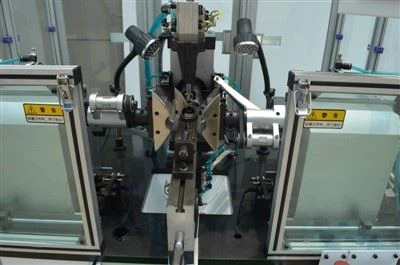

I componenti principali sono la parte della forcella volante di avvolgimento, la parte del meccanismo del gancio di indicizzazione, il meccanismo di taglio e altre parti meccaniche e motori di controllo, elettrodomestici.

Il componente ausiliario è la parte del telaio, la parte della cappa e la parte del telaio-off.

Flusso di azioni del dispositivo:

1. Posizionare manualmente il rotore sullo strumento di posizionamento iniziale → avviare il dispositivo → alimentare il rotore → bloccare il rotore e uscire dal posizionamento iniziale;

2. → Indicizzazione automatica per appendere il primo gancio a gancio →, indicizzazione per tirare la testa del filo di rottura →, indicizzazione al primo avvolgimento della fessura

3. → Dopo aver avvolto una fessura, → il secondo gancio del gancio dell'indicizzazione del rotore → l'avvolgimento del filo della seconda fessura dell'indicizzazione

4. → Ripetere le azioni precedenti per completare ciascun gancio di avvolgimento slot (in base al numero di slot impostato dal programma)

5. Al termine, tirare l'estremità del filo rotto, rilasciare il mandrino e avvolgere il rotore successivo
