Avvolgitrice per involucro a manica doppia per trasformatore ad alta frequenza

GWD‑S22 Avvolgitrice per manicotti a doppio braccio|Avvolgitore automatico per bobina del trasformatore



L'avvolgitore per manicotti a doppio braccio GWD‑S22 integra la filettatura dei manicotti, l'avvolgimento, la nastratura interstrato e la formazione di pareti barriera. 5000RPM ad alta velocità per la produzione di trasformatori e induttori ad alta frequenza. Supporta la configurazione di linee di produzione multifilo, a trefolo e in linea.



Panoramica del prodotto:

L'avvolgitrice per involucro manica a doppio braccio GWD‑S22 è una soluzione di avvolgimento automatico di bobine ad alte prestazioni progettata per trasformatori ad alta frequenza, induttori di potenza e avvolgimento di bobine di componenti magnetici.



A differenza delle tradizionali avvolgitrici a braccio singolo che separano l'infilatura, l'avvolgimento e la nastratura delle maniche in più stazioni autonome, questa macchina avvolgitrice per involucri a doppio braccio completa l'inserimento della manica, l'avvolgimento multifilo, la nastratura isolante interstrato e la formazione del nastro barriera in un ciclo macchina, riducendo drasticamente la movimentazione manuale e il trasferimento intermedio del prodotto.



Il tempo di ciclo standard raggiunge solo **8 secondi per avvolgimento** (soggetto ai parametri del processo di avvolgimento).
Supporta il funzionamento autonomo o la combinazione modulare di linee di produzione in linea di 2 unità, 4 unità, 8 unità o più, consentendo un'espansione flessibile della capacità per la produzione a basso mix di volumi elevati e la produzione multivariante in piccoli lotti.

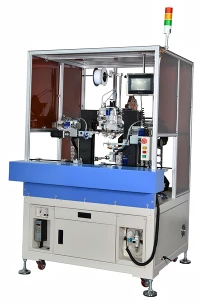

Sono disponibili molteplici varianti meccaniche: configurazioni di filettatura a tubo singolo a linea singola a doppio braccio, a doppio tubo a doppia linea a doppio braccio, a tre linee a tre tubi a doppio braccio e a quattro linee a tre tubi a doppio braccio per soddisfare i diversi requisiti dei terminali del trasformatore.

1. Architettura servo sincronizzata a doppio braccio robotico

Questa macchina avvolgitrice per involucri a doppio-braccio-maniche- adotta **servomotori da 12 set che azionano due bracci robotici**, implementando il controllo del movimento coordinato multiasse per le operazioni di alimentazione delle maniche, infilatura, disposizione dei fili e nastratura.



- La base della macchina di colata ad alta precisione elimina la risonanza con una rotazione del mandrino ad alta velocità massima di 5000 giri/min, evitando lo spostamento della bobina, il disallineamento e lo spostamento del manicotto che si verificano frequentemente su apparecchiature di avvolgimento a bassa rigidità.



- La logica del movimento sincronizzato risolve il conflitto meccanico tra l'inserimento del manicotto e l'instradamento dei cavi; può elaborare la disposizione automatica dei cavi fino a 6 fili, formare piegature ad angolo retto per terminali di cavi e realizzare terminazioni a doppio manicotto a doppio filo all'estremità iniziale e finale delle bobine.



2. Meccanismo universale di alimentazione del filo per conduttori sottili e flessibili

È stata implementata una struttura condivisa di alimentazione del filo spesso-sottile per coprire tipi di conduttori complessi, dal filo singolo con diametro minimo di 0,1 mm fino al **cavo litz da 1.200 fili**. Funziona con fili smaltati, fili ricoperti di seta, fili FIW, fili ricoperti con pellicola e fili isolati a tre strati.



- Il modulo opzionale speciale supporta la lavorazione di cavi multifilari ultrasottili da 0,06 mm × 600.

- Compatibile sia con i tipi di bobina verticale che orizzontale, copre la maggior parte delle specifiche standard delle bobine per trasformatori con diametro esterno massimo della bobina 85 mm e lunghezza massima del manicotto 125 mm.

- La geometria coerente di alimentazione del filo previene i graffi della pellicola di smalto, lo stiramento del conduttore o la dispersione dei trefoli durante l'avvolgimento ad alta velocità.



3. Stazione integrata di nastratura e formazione di pareti barriera

Due stazioni integrate (stazione di nastratura + stazione di nastro barriera) uniscono l'avvolgimento dell'isolamento interstrato e la formazione della parete barriera in un unico flusso di lavoro, invece della nastratura manuale post-processo.



- L'avvolgimento continuo del nastro isolante, l'applicazione del nastro interstrato e l'avvolgimento del nastro barriera sono programmabili.

- La macchina fornisce monitoraggio in tempo reale di più guasti: allarme di nastro piegato, allarme di alimentazione errata della manica, allarme di rottura del filo e allarme di mancanza di nastro. Queste protezioni basate su sensori riducono il tasso di scarto causato da difetti dello strato isolante.

4. Sistema di controllo dedicato della bobinatrice

Il sistema di controllo dedicato della bobinatrice GREWIN esegue la logica dell'intero processo. Gli operatori configurano i parametri di avvolgimento, le sequenze di nastratura, gli offset della posizione delle maniche e i profili di movimento tramite l'HMI touch-screen.



- Sequenze di avvolgimento complesse, compreso l'avvolgimento multifilo dello stesso strato, l'avvolgimento sandwich ABBA, l'avvolgimento con fibbia maschio-femmina possono essere programmate o sviluppate su misura in base alle parti campione del cliente.

- Il sistema supporta l'archiviazione delle ricette per un rapido cambio di prodotto, riducendo al minimo i tempi di inattività tra i diversi modelli di trasformatore.



5. Moduli di processo modulari aggiornabili

Il telaio meccanico riserva interfacce di montaggio per moduli di processo opzionali, in modo che i clienti possano estendere la capacità della macchina senza acquistare nuove apparecchiature:



Avvolgimento del nastro all'estremità del filo (manicotto sostitutivo), ripiegamento del nastro, piccola nastratura adesiva, avvolgimento della lamina di rame, rilegatura dell'estremità del filo, lavorazione della manica a due colori bianco e nero, piedino per legatura del filo volante, stazioni a doppia parete di sostegno, due stazioni di rivestimento in gomma, spelatura laser per filo isolato a tre strati/avvolto con pellicola, avvolgimento di carta Nuomei senza cornice.

Configurazione standard

✅ Stazione di nastratura integrata + stazione di nastro barriera, avvolgimento completo del trasformatore in ciclo singolo
✅ Alimentazione automatica delle maniche e posizionamento automatico; nessuna regolazione meccanica manuale richiesta per l'impostazione della manica
✅ HMI di programmazione intuitiva, salvataggio e richiamo delle ricette per un rapido cambio prodotto
✅ Struttura del telaio in ghisa ad alta precisione per stabilità a lungo termine nel funzionamento continuo
✅ Sistema di allarme guasto multicanale per rottura nastro, guaina, filo e mancanza materiale



Configurazione opzionale/aggiornabile

Connessione in linea multimacchina, avvolgimento con nastro all'estremità del filo anziché manica, ripiegamento del nastro, incollaggio di un piccolo nastro, avvolgimento di lamina di rame, rilegatura dell'estremità del filo, avvolgimento multifilo dello stesso strato, coavvolgimento a tre fili all'interno di un singolo strato, maniche in bianco e nero, piedini per legatura del filo volante, doppia posizione del muro di sostegno, doppia posizione del rivestimento in gomma, peeling laser per filo isolato multistrato, avvolgimento di carta Nuomei senza cornice, avvolgimento sandwich ABBA, avvolgimento con fibbia maschio-femmina.
È disponibile lo sviluppo di processi personalizzati basati su campioni fisici del cliente.



Specifiche tecniche



Articolo	Specifica
Numero di mandrini	1
Velocità massima	5000 giri al minuto
Diametro esterno massimo della bobina	85MM
Lunghezza totale della manica	125MM
Diametro del filo applicabile	0,1--0,8MM
Sistema di controllo	Sistema di controllo dedicato per macchine avvolgitrici GREWIN
Specifiche dell'alimentatore	AC220V 50HZ
Specifiche della fornitura d'aria	0.5--0.6
Dimensioni della macchina	1200(L)*1100(W)*1800(H)
Potenza nominale	3000W
Peso della macchina	450 kg
Servomotore	12 PZ
Struttura	2 bracci robotici





Applicazione e compatibilità

L'avvolgitrice per manicotti a doppio braccio GWD‑S22 è progettata per i produttori di trasformatori ad alta frequenza, trasformatori SMPS, induttori di potenza e componenti magnetici. Soddisfa i requisiti di produzione per trasformatori di dimensioni convenzionali nonché sofisticati processi di avvolgimento multifase. La macchina può funzionare come unità autonoma o integrata in linee di produzione completamente automatizzate.



Domande tecniche frequenti

D1: Qual è la differenza principale tra una macchina avvolgimaniche a doppio braccio e una normale bobinatrice?

A: Gli avvolgitori ordinari completano solo l'avvolgimento del filo. La struttura a doppio braccio di questa macchina realizza automaticamente l'infilatura del manicotto, l'involucro del terminale, la nastratura interstrato e la formazione della parete barriera in linea, eliminando molteplici operazioni manuali di post-avvolgimento.



Q2: Questa macchina è in grado di gestire fili litz/fili multitrefolo?

R: Sì. Supporta fili litz fino a 1200 fili. È disponibile una struttura dedicata opzionale per filo intrecciato ultrafine da 0,06 mm × 600 fili. Compatibile con filo smaltato, filo ricoperto di seta, FIW e filo isolato a 3 strati.



D3: Posso collegare più macchine GWD‑S22 a un'unica linea di produzione?

R: Sì. Le interfacce meccaniche ed elettriche modulari supportano la combinazione in linea di 2 unità/4 unità/8 unità per la produzione di massa.



D4: È supportato lo sviluppo del processo di avvolgimento personalizzato?

R: Sì. Siamo in grado di sviluppare logiche di avvolgimento speciali come l'avvolgimento sandwich ABBA, l'avvolgimento di carta Nuomei senza cornice in base ai campioni forniti dal cliente.

Mettiti in contatto

📩 E-mail: sales4@coilwindingmachinechina.com
📞 WhatsApp/Cellulare: +86 183 2206 6726
🌐 Sito web: www.coilwindingmachinechina.com



Inviaci il campione della bobina del trasformatore o il disegno tecnico.
Forniremo scheda tecnica dettagliata, demo video e preventivo competitivo entro 24 ore lavorative.
